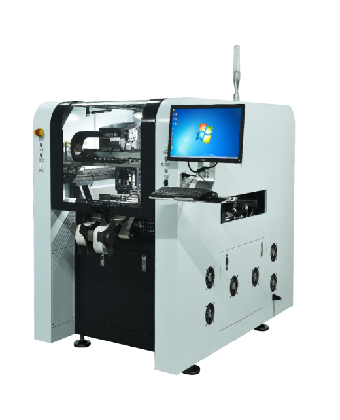

在线高速辅料贴装机-CX400系列

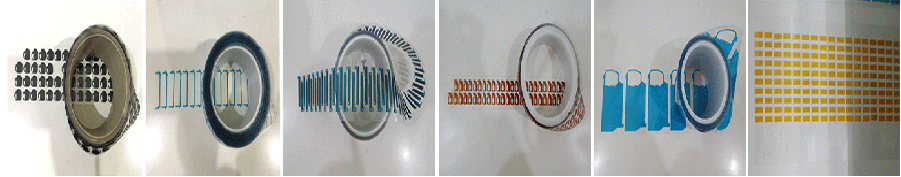

广泛应用于SMT装配段制程，可以贴附PSA、3M胶、PI、散热硅脂、铜箔等，
解决人工昂贵、效率差、品质不稳定等难题。
设备特点
支持打叉板检测 ，
支持重贴 、 漏贴检测 ，
支持料件掉落检测 ，
支 持 局 部 MARK 精 度 定 位 ，
支持多点精度定位 ，
支持超长物料分割识别 ，
支持单个飞达多角度供料 ，
支 持 链 接 MES . . . . . .
规格参数
1 | 型 号 | CX400 | CX200 |
2 | 使用场所 | 室内平整地面 | |
3 | 环境温度 | 24 ± 3℃ | |
4 | 环境湿度 | 60 ± 10%RH | |
5 | 工作电压/气压 | AC 220V / 0.5-0.7MPa | |
6 | 设备尺寸 | 宽1125*深1550*高1500mm | 宽860*深1200*高1500mm |
7 | 贴合精度 | ±0.05mm | |
8 | 贴合角度 | 0-360° | |
9 | 贴合速度 | 0.7s~1.0s/点 | 1.0s~1.5s/点 |
10 | 贴装区域 | Max 450mm×350mm | Max 360mm×350mm |
11 | 材料尺寸 | 3mm×3mm*0.5mm～30mm×80mm*10mm(可定制) | |
12 | 材料类型 | PSA、PI、条码标签、散热胶、防水硅胶等 | |
13 | 供料方式 | 卷料（卷芯=3inch，外径≤250mm） | |
14 | 进板方式 | 轨道传送，高度900±50mm | |
15 | 进板方向 | 左进-右出，左进-左出，右进左出，右进右出 ，直通 | |
16 | 连线功能 | SMEMA | |
17 | 工作台面 | 平台顶升 | |
18 | 贴装头数量 | 4 | 2 |
19 | 飞达数量 | 2（标配） | 1（标配） |
